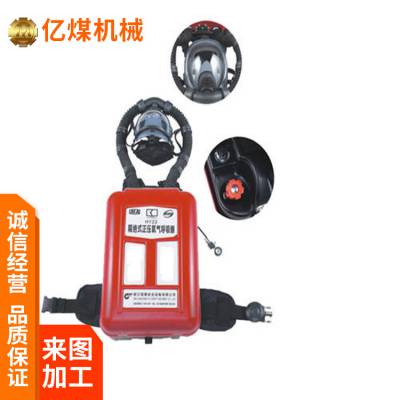

RHZYN240正压式氧气呼吸器充分吸收了国内外技术特点, 并结合我国煤矿现状，在产品结构设计上突出体现了体积小、重量轻、性能 、佩带舒适、使用维护方便等优点。从而，更加适合于在井下巷道等窄小环境中救护使用。主要适用于煤矿、化工、隧道、和高层建筑等在有毒、有害气体、缺氧的灾害环境抢险救灾、搜索探查工作中佩带使用

RHZYN240正压式氧气呼吸器使用环境条件

大气压力：（70~125）kPa；

相对湿度：0~；

温度：-10℃~40℃

RHZYN240正压式氧气呼吸器工作条件

a. 对RHZYN240正压式氧气呼吸器应严格按《煤矿救护规程》、《氧气充填技术要求》、《矿山救护队管理办法》进行管理和使用。

b. 劳动强度：中等，防护时间 240min；重度，防护时间 60min。

c. 高压氧气瓶要用氧气充填泵充填，重新充填的氧气应符合 GB 8982-2009 《 及航空呼吸用氧》的规定，气瓶充填压力：（18~20）MPa。

d. 清净罐中新更换的二氧化碳吸收剂应符合MT 454-2008《隔绝式氧气呼吸器和自救器用氢氧化钙技术条件》的规定。

RHZYN240正压式氧气呼吸器工作原理

a 当打开氧气瓶后，高压气体通过减压器减压变为中压气体。中压气体一路通过需求阀，另一路气体通过定量孔流入低压系统内。当人体处于中等劳动强度时，通过定量供氧来满足人体对氧气的需求。随着人体劳动强度的增大，当气囊内压力达到需求阀开启压力时，弹簧压板接触需求阀，使需求阀开启，中压气体通过需求阀向气囊内充氧以满足人体对氧气的需求。系统内的正压形成，是依靠正压弹簧压板压缩气囊及需求阀的 供氧，使呼吸系统内始终保持正压。

b 气囊内的低压气体通过吸气冷却装置、吸气管、吸气阀到面具；人从面具呼出的气体通过呼气阀、呼气管、清净罐到气囊；当呼出的气体逐渐增多时，正压弹簧被压缩。同时，弹簧压板位置逐渐上升。当呼吸系统内压力达到（400~700）Pa 时，排气阀阀片被弹簧压板顶开。此时，排气阀开始排气；当人的呼吸量从（10~50）L/min的范围变化时，呼吸压力始终由需求阀、排气阀两者自动调节。

RHZYN240正压式氧气呼吸器工作特征

a. 需求阀的开闭靠气囊内部压力进行控制。气囊内部压力越小，供气量越大（ 即：具有气囊内部压力自动调节功能）。

b. 具有三路供氧功能。即：定量供氧、需求供氧、手动补给供氧。

c. 气瓶压力（4~6）MPa时，具有自动报警（即余压报警）功能。

d. 具有超前排气功能。即：在排气阀排气时，呼出的二氧化碳气体不经过清净罐而直接由排气阀排出。从而，降低氢氧化钙消耗和系统中二氧化碳的含量，增加吸入气体的含氧量。

e. 具有手动排水功能。

RHZYN240正压式氧气呼吸器主要性能

呼吸量 30L/min

呼气阻力 ≤600Pa

吸气阻力 0~600Pa

定量供氧量 1.6±0.1L/min

自动补给供氧量 ≥100L/min

手动补给供氧量 ≥80L/min

自动补给阀（需求阀）开启压力 （50~245）Pa

吸气中二氧化碳浓度 ＜1

吸气中氧气浓度 ＞21

RHZYN240正压式氧气呼吸器主要参数

额定防护时间 240 min

氧气瓶额定工作压力 20 MPa

氧气瓶容积 2.4L

氧气贮量 500L

填装氢氧化钙量 2.1kg

外形尺寸 560mm×370mm×160mm

重量 10kg（不含氢氧化钙、氧气）

报警压力 4~6MPa

声量级 ≥80db
