| 产品特性：膜片压力表 | 是否进口：否 | 产地：山东 |
| 加工定制：是 | 品牌：亿煤机械装备 | 型号：防腐膜片式压力表 |
| 类型：防腐膜片式压力表 | 测量范围：20MPa | 精度等级：A |
| 联接型式：手动 | 公称直径：10mm | 环境温度：60℃ |
| 规格：防腐膜片式压力表 |

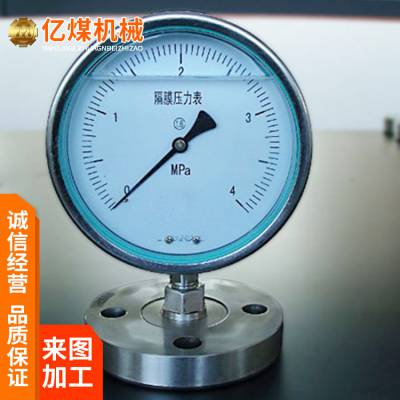

防腐膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压。膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的压力清楚地在刻度盘上指示出来。
防腐膜片式压力表技术指标
1、准确度等级：2.5
2、使用环境温度：-40℃～+70℃； 相对湿度不大于90%
3、温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
4、工作位置：垂直安装
5、外壳防护等级：IP64
6、导压系统及外壳等主要零件材质
型号 | 导压系统工程 | |||
膜片 | 法兰接头 | 密封垫圈 | 表壳材料 | |
CW-YPF-100A | Cr15Ni7Mo | 1Cr18Ni9 | *橡胶 | 铸铝 |
CW-YPF-100B | 聚四氟乙烯 | 1Cr18Ni9 | ||
CW-YPF-100BF | ||||
防腐膜片式压力表技术参数
型 号 测量范围（MPa） 准确度等级 备 注
YP-100 0-0.1；0-0.16;0-0.25; 2.5 一般
YPF-100 0-0.4;0-0.6;0-1;0-1.6; 2.5 防腐
YP-150 0-2.5;-0.1-0； 2.5 一般
YPF-150 -0.1-0.06 2.5 防腐
防腐膜片式压力表外形尺寸
型 号 D H h
YP-100 YPF-100 Ф100 61 69
YP-150 YPF-150 Ф150 88 75
