| 产品特性：煤层注水泵 | 品牌：亿煤机械装备 | 型号：7BZ-75/16 |
| 用途：计量泵 | 压力：16Mpa | 材质：玻璃钢 |
| 泵轴位置：边立式 | 叶轮吸入方式：单吸式 | 驱动方式：电动 |
| 性能：其他 | 原理：齿轮泵 | 输送介质：清水泵 |
| 适用范围：矿用 | 流量：75m3/h | 扬程：电询m |
| 叶轮结构：电询 | 叶轮数目：电询 | 工作压力：电询 |
| 重量：868kg | 电压：380V | 规格：7BZ-75/16煤层注水泵 |

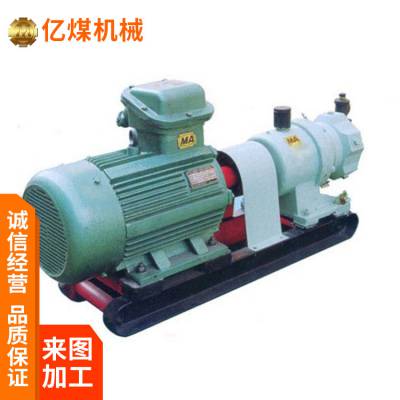

7BZ-75/16煤层注水泵为斜盘式轴向高压柱塞泵。具有结构新颖、紧凑、轻便、效***及易维修等优点。使用该泵在采煤前向煤层注水，能有效地逐出瓦斯，避免粉尘扬起，从而提高采煤效率，保障工人身体健康，是采煤注水工艺中理想的设备。此外，该泵还可用作各采掘机械的喷雾防尘和电机水冷的泵站设备，亦可用作各类机械设备的清洗用泵等。
7BZ-75/16煤层注水泵型号意义
型号：7BZ-75/16
7：柱塞根数/根；
B：泵；
Z：注水；
75：额定流量 /（L/min）；
16：额定排出压力 / MPa。
7BZ-75/16煤层注水泵结构及原理
7BZ-75/16煤层注水泵的传动部装于紧靠电机的壳体内，其结构和工作原理如下：主轴上有一斜面，其法线与主轴轴线有一夹角。固定于壳体上的缸体内围绕主轴且平行于轴线分别布置着五个或七个装有球座的柱塞，球座装于回程盘内，在摆动盘平面上滑动，通过推力轴承作用于主轴斜面上，并借助径向推力球轴承和圆螺母装配在主轴上，缸体内分别装有导向套和V型密封圈，与吸、排阀一起构成柱塞前端的容积密封腔。当电动机带动主轴旋转时，由于主轴上斜面的作用，推动各柱塞实现交替往复运动。当柱塞后退时，柱塞前端的容积腔逐渐增大，形成局部真空。密封腔的压力低于大气压力。这时排阀关闭，吸阀打开，水箱中的水在大气压力的作用下进入柱塞前端的容积腔，这就是吸水过程。当柱塞前进时，柱塞前端的容积腔逐渐减小，腔内压力大于大气压力。这时吸阀关闭，排阀打开，容积腔内的水被压出，完成排水过程。
7BZ-75/16煤层注水泵技术参数
型号：7BZ-75/16
额定排出压力/ MPa：16
额定流量/（L/ min）：75
容积系数/℅ ≥90
泵效率/℅：≥75
注塞数量/根：7
注塞直径/mm：25
注塞行程/ mm：25.1
润滑方式：浸浴式
冷却方式：水套冷却
电机功率/ kW：30
电机额定转速/（r/min）：980
外形尺寸/ mm：1650×440×875
整机质量/ kg：868。
