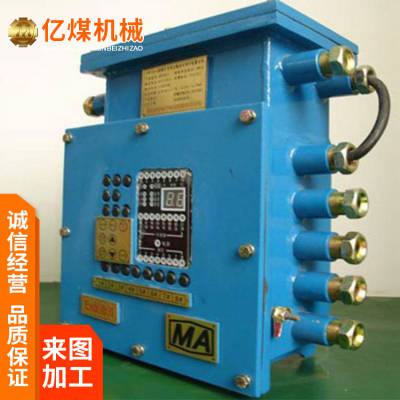

KHP159皮带机综保装置由隔爆腔和本安壳体组成，内部有本质安全型执行电源、本安型控制单元、显示操作单元和各种本安型传感器组成。作为带式输送机的打滑、低速、超温、堆煤、跑偏烟雾等综合保护及多台皮带系统间实现集中控制和打点通讯之用，并配一套独立的超温自动洒水装置。

KHP159皮带机综保装置工作环境

1、海拨高度不超过2000米。不低于1000米。大气压力80~106Kpa。

2、环境温度－5℃～+40℃。

3、环境相对湿度不大于95%(25℃时)。

4、有爆炸性气体和煤尘的矿井中。

5、无强烈振动冲击的环境中。

6、无破坏金属和绝缘材料的腐蚀性气体的环境中。

7、能防污水及其他液体浸入的地方。

8、安装类别 III类。

9、污染等级：3 级。

KHP159皮带机综保装置技术参数

额定输入电压：AC127V或36V；

高允许电压：AC140V或 40V；

本安输出高开路电压：DC12V；

本安输出大短路电流：DC400mA；

过流保护整定值1.0A；

本安输出外部允许分部电容：0.1μf/Km；

本安输出外部允许分部电感：1mH/Km；

各传感器与主机间连接大电缆长度不超过1500m。

继电器输出接点容量；AC250V ***；

防打滑、温度、烟雾、带控传感器为有源配件，其额定电压为12V，静态电流小于115mA，大动作电流小于150mA，其余传感器为无源器件，其动作时工作电流大值为5mA；

集中控制信号小于1.5V 5mA；

报警时工作电压：5V，电流70mA，输出功率小于2W；

传感器与主机连线≤1500米，主机间连线不超过1500米，分部电容≤0.1μf， 分部电感≤1mH；

组合参数：12V 350mA（烟雾传感器、速度传感器、温度传感器）；

本安电路大开路电压：+12V 短路电流 1.0A。

KHP159皮带机综保装置功能

1、皮带机综合保护装置通过配接开关型速度传感器，对皮带机的从动轮进行监控，转速分别分为1、2转/秒两档，供保护选择用，当从动轮的速度低于整定值25%时，经过5～15秒延时，监控仪能自动切断皮带机电源，实现低速保护。

2、皮带机综合保护装置通过配接开关型温度传感器，对皮带机的辊筒及轴承或环境温度进行监控，温度整定值分30℃、40℃、60℃三挡，当监视点温度高于整定值监控仪能自动切断皮带机电源，实现超温保护。超温保护整定误差值小于5℃。

3、皮带机综合保护装置通过配接开关型堆煤传感器，对皮带机的煤仓或漏斗煤位情况进行监控，在堆煤情况下， 煤位传感器角度偏移，接点闭合，监控仪切断皮带机电源，实现堆煤保护，堆煤保护动作延时1~3S。

4、皮带机综合保护装置配有独立的RFMH型热敏式超温自动洒水装置，能对超温及着火事故进行自动洒水，能够有效地防止事故的产生和发展。热敏式超温自动洒水装置的保护温度可在35℃～70℃之间选择，出厂时一般选择在50±2℃。

5、皮带机综合保护装置与撕裂传感器配接时，当皮带纵向撕裂，有200克物料漏在100Cm?面积上时，监控仪切断皮带机电源，实现撕带保护。防止事故扩大。传感器总面积3000cm?。中撕传感器可检测出皮带裸露的钢丝进行保护，防止皮带撕裂。

6、皮带机综合保护装置配接带控传感器，可实现皮带机开车自动洒水或降尘喷雾。

7、皮带机综合保护装置配接拉（压）力传感器，经单片机处理，可对皮带张紧力进行监测控制。

8、皮带机综合保护装置有集中控制和单台操作功能；可通过面板上的“控制方式”按钮来实现转换，按一下该按钮，其上方的指示灯亮则为集中控制方式，否则为手动操作方式。
