| 产品特性：减压阀 | 加工定制：是 | 品牌：亿煤机械装备 |
| 型号：减压阀 | 别名：减压阀 | 用途：矿用 |
| 电机功率：电询 | 规格：减压阀 |

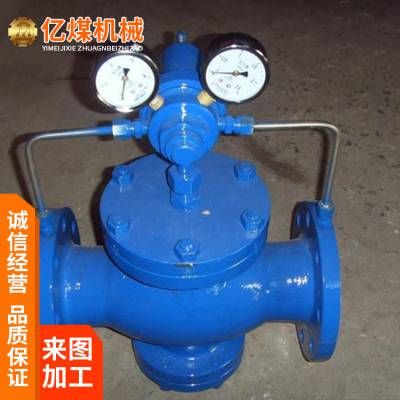

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构与密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
减压阀的参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Y43H-40 40 4.0 ≤200 蒸汽
Y43H-63 63 6.3 ≤200 蒸汽
减压阀产品零部件材料
Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀零部件材料 型号 材料
阀体、上下阀盖 主副阀瓣、阀座、活塞 主副弹簧 膜片 活塞环
Y43H-40 碳素钢 不锈钢 铬钒钢 不锈钢带 合金耐磨铸铁
Y43H-63 碳素钢 不锈钢 铬钒钢 不锈钢带 合金耐磨铸铁
减压阀外形及结构尺寸
产品外形及结构尺寸（PN40）
Y43H-40 型先导活塞式蒸汽减压阀外形及结构尺寸（mm） DN L D D1 D2 D6 b f z×d D3 H1 H2 重量/kg
25 200 115 85 65 58 16 4 4×14 130 110 370 18
32 220 135 100 78 66 18 4 4×18 135 120 380 23
40 240 145 110 85 76 18 4 4×18 150 125 395 28
50 270 160 125 100 88 20 4 4×18 160 130 405 33
65 300 180 145 120 110 22 4 8×18 180 140 410 40
80 330 195 160 135 121 22 4 8×18 200 165 445 54
100 380 230 190 160 150 24 4.5 8×23 200 170 455 60
125 450 270 220 188 176 28 4.5 8×25 245 195 475 100
150 500 300 250 218 204 30 4.5 8×25 260 195 475 115
